Устройство для дополнительной верфикации IMRT
в процессе сеанса терапии

Назначение:

Верификация изменяющейся дозы это очень сложная задача в комплексе методов терапии, таком как IMRT. In-vivo дозиметрия с помощью полупроводниковых или TLD детекторов требует дополнительных операций, ежедневно отнимающих достаточное количество времени, которое можно было бы потратить на лечение новых пациентов. Измерительная система DAVID впервые позволяет верифицировать дозу без дополнительных затрат времени и действий.

Принцып действия:

Прозрачная ионизационная камера устанваливается в пучке ионизирующего излучения под MLC. Измерительные нити натянуты параллельно движению лепестков MLC. Каждая измерительная нить следит за открытием лепестковой пары. Измерение величины дозы на длину это и есть открытие лепестковой пары и эквивалент доставляемой дозы. Специальное программное обеспечение сравнивает дозу, измеренную в течении радиотерапии каждым сегментом камеры с референсной дозой, которая была получена для лепестковой пары в течение референсных измерений. DAVID может использоваться независимо от метода IMRT (Step&Shoot или Sliding Window).

Камера:

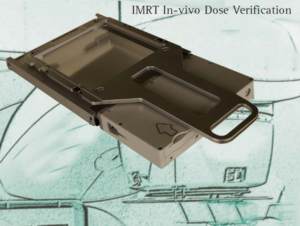

Измерительная камера DAVID это прозрачная, сегментная, многонитиевая ионизационная камера (harp (в переводе с английского - арфа) камера). Измерительные нити камеры натянуты параллельно друг другу. Каждая нитьделит камеру на сегменты и измеряет дозу полученную в результате открытия лепестковой пары.

Камера устанавливается в направляющие держателя аксессуаров линеного ускорителя. Система работает от батареи при непрерывной работе в течение 16 часов. Зарядка батарей осуществляется в отдельном зарядном устройстве.

Измерительный сигнал передается по технологии Bluetooth на специальный рессивер, установленный в помещении с облучателем. Рессивер передает это сигнал на PC, установленный снаружи (например в пультовой) по RS 232 интрефейсу. Специальная буферная система предотвращает потерю при передаче данных.

Установка:

Камера DAVID просто вставляется в держатель аксессуаров ускорителя. При облучении электронами, камера может быть легко извлечена. Благодаря работе от внутренней батареи и передаче данных по Bluetooth никаких соединительных проводов не требуется.

Просто вставьте камеру в держатель акссесуаров ускорителя  Вся электронная
начинка внутри
Прозрачная камера c измерительными нитями в зависимости от модели MLC Благодаря технологии Bluetooth кабельные соединения не требуются
Проста в обращении.
Общий вес с около 3 кг
  Замена батарей без дополнительного интрумента. Минимальная продолжительность работы от одной зарядки - 2 рабочих дня

Основные свойства:

  • Дозиметрический мониторинг MLC в течение сеанса облучения
  • Запись доз непосредственно перед пациентом
  • Точное позиционирутся и не повреждается излучением
  • Полное документирование каждого сеанса облучения
  • Работает от презаряжемых NiMH батарей и имеется отдельная стация для их зарядки
  • Чувствительность при неправильном положении:
    +1 мм для полей размером 20 х 20 см
    +0,5 мм для полей размером 10 х 10 см
  • Передача данных по Bluetooth
  • Встроенная антена
  • Удобная конструкция:
    Внешние размеры - 24 х 24см
    Ориентировочный вес - 3 кг. (включая батарею)

Программное обеспечение

Программное обеспечение DAVID просто в использовании. Логическая структура программы, оптимизировання под рабочий поток и требует только краткого времени ознакомления. Работа с программой сводится к выбору пациента и началу измерений. Измерение, рассчет и документирование происходит автоматически.

Можно распечатать общее представление по каждой фракции. Процесс измерения отображается в течение сеанса облучения. Начало облучения новым полем определяется автоматически и не требует от пользователя никаких действий. Отдельные сегменты, для режима Step&Shoot, будут добавляться и обобщаться до полного пучка.

Программное обеспечение имеет режим анализа. Все сеансы могут быть проверены позже. Используя графический экран можно легко определить лепестковую пару, имеющую какие-либо отклонения. В результате, можно заблаговременно определить возможную неисправность MLC.

Максимальное отклонение дозы, среднее отклонение дозы, и общее отклонение дозы отображается в процентах.



Полная гарантия качества IMRT пациента с минимальными затратами рабочего времени.

  • Верфикация IMRT плана с помощью 2D Array seven 29 позволяет выполнить быструю и наиболее точную верификацию плана IMRT. Благодаря оптимизации рабочего процесса все IMRT планы могут быть проверены до применения. Результаты проверки полностью документируются.
  • Программное обеспечение DAVID записывает референсные значения доз в процессе обучения фантома. Текущие измерения записанные в течение сеанса облучения сравниваются с рефернсными значениями. Производится рассчет отклонений и результат отображается в виде графика. Документируется каждый сеанс облучения.

Информация для заказа:
L981410 DAVID for Siemens MLC 58
L981411 DAVID for Elekta MLC 80
L981412 DAVID for VARIAN MLC 52 and MLC 80

Ожидаемая дата выхода на рынок - 1 квартал 2006г.

Для оформления заказа , а так же для получения дополнительной информации обращайтесь в ЗАО «КПЦЕ».
