Защитный лабораторный модуль Mod. SAFEFLOW

Защитный лабораторный модуль имеет II класс биологической защиты и предназначен для манипуляций с источниками малой активности. Оптимально подходит для использования в отделениях ядерной медицины в составе радионуклидной лаборатории при манипуляциях с генераторами изотопов, а также для фасовки доз перед введением пациенту.

Модельный ряд защитных лабораторных модулей SAFEFLOW это одно решение трех фундаментальных требований к манипуляциям с РФП в ядерной медицине:

РАДИАЦИОННАЯ ЗАЩИТА
ЭРГОНОМИЧНОСТЬ
БИОЛОГИЧЕСКАЯ ЗАЩИТА

Защитный лабораторный модуль Mod. SAFEFLOW является прекрасной альтернативой модуля Mod. NMC и состоит из двух отсеков:

• Операционный отсек для операций по элюации, подготовке, фракционированию, калибровке доз
• Сервисный отсек расположен под рабочей поверхностью. Предназначен для установки хранения генераторов Tc -99 m , камеры доз калибратора и контейнеров для сбора радиоактивных отходов

РАДИАЦИОННАЯ ЗАЩИТА:

Pb = 10 mm для защиты столешницы, боковых и задней стенки
Pb = 30 mm для генераторов Tc -99 m ,
Pb = 30 mm для камеры дозкалибратора,
Pb = 10 mm для контейнеров сбора радиоактивных отходов
Pb = 5 mm или 10 mm Eq . для просвинцованного окна

ЭРГОНОМИЧНОСТЬ обеспечивается полным доступом к рабочей поверхности, возможности работать даже в положении сидя, чрезвычайно простым обращением с генераторами Tc -99 m по их установке и замене, автоматизации процедуры погружения флакона или шприца в камеру дозкалибратора.

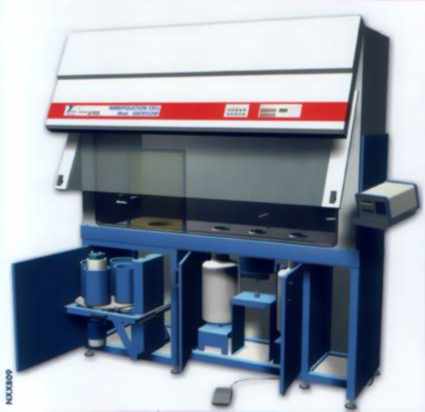

Сервисный отсек расположен под столешницей и содержит:

• До 4 генераторов Tc -99 m цилиндрической формы (или 2 генераторов параллелепипедной формы) могут быть установлены на поворотную, карусельную, тележку с электромеханическим подъемником; можно выбрать любой из генераторов и подать его до уровня столешницы внутри модуля. В таком положении имеется свободный доступ к генератору прямо с рабочей поверхности. Карусельный механизм, подъемник и извлекающаяся тележка сильно облегчают задачу по замене генераторов
• Место для установки камеры дозкалибратора. Специальный электромеханический подъемник позволяет автоматически погружать держатель флакона или шприца в камеру дозкалибратора. Это устройство позволяет уберечь руки оператора от необходимости излишнего контакта с радиоактивным материалом

Сержит следующие элементы:

• Внутренняя отделка из нержавеющей стали, которая также формирует столешницу с приподнятыми закругленными краями во избежание пролива жидкости и радиоактивного заражения бокса. Столешница имеет круглые отверстия доступа к элементам Сервисного отсека, которые также имеют приподнятые края.
• Отверстие для доступа к выбранному элюатору (когда он поднят)
• Отверстие для доступа к камере дозкалибратора
• 1 ( Safeflow 1/10) или 2 ( Safeflow 2/10) контейнера для радиоактивных отходов

Доступ к Сервисному отсеку осуществляется через защитные двери с электромеханической блокировкой.

Операционный отсек предназначен для элюации, подготовки, фракционирования и калибровки доз. Это обеспечивается:

• Внутренней отделкой из нержавеющей стали, которая также формирует столешницу с приподнятыми закругленными краями во избежание пролива жидкости и радиоактивного заражения модуля. Столешница имеет круглые отверстия доступа к элементам Сервисного отсека, которые также имеют приподнятые края.
• Отверстие для доступа к выбранному элюатору (когда он поднят)
• Отверстие для доступа к камере дозкалибратора
• Отверстия для доступа сброса твердых радиоактивных отходов в специальные контейнеры с защитными крышками.

БИОЛОГИЧЕСКАЯ ЗАЩИТА обеспечивается системой вентиляции с вертикальным ламинарным потоком, которая защищает продукцию от воздействия внешней среды, а оператора от воздействия самого продукта. Главный фильтр и фильтр сброса это абсолютные (H.E.P.A.) фильтры имещие эффективность не менее 99.997% соответствующие DIN 24184 класс "S" и Американскому Федеральному стандарту 209D класс 100. Устройство ламинарного потока соответствует требованиям BS 5726, DIN 12950 и N.F.S. 49.

Имеется система аудио визуальной сигнализации для случаев:

• скорость воздушного потока вышла за пределы установленного диапазона (0.4 m / s ± 20%, DIN 12950 Часть 10)
• скорость входящего потока менее 0.4 m / s
• фронтальное окно в неправильном положении (открыто /закрыто)
• главный фильтр требует замены.

Выброс воздуха из модуля может осуществляться прямо в помещение лаборатории или в атмосферу через дополнительную вентиляцию.

Имеется дополнительная опция для стерилизации Операционного отсека формалином. Для этого на внутренней стенке модуля устанавливается специальный пульверизатор. После включения, пульверизатор выпускает формальдегид прямо в Операционный отсек.

СЕРТИФИКАЦИЯ

Защитный лабораторный модуль Mod. NMC 1/ VF сертифицирован авторизованной лабораторией в соответствии со следующими стандартами:

- U . S . Federal Standard 209 E Class 100 ( M 3.5) (загрязненность воздуха частицами)

- EEC GMP III ED. Class “ A ” (загрязненность воздуха частицами)

- ISO 14644-3 e NSF 49 (ламинарный поток).

Высокоэффективная система HEPA фильтров совместно с вертикальными ламинарным потоком обеспечивает высокую стерильность внутри Операционного отсека.

Габаритные размеры и вес:

1.1 Safeflow 1/10-5 с:

- Скользящее просвинцованное окно Pb = 5 mm Eq . размером 350 х 500 мм

- 1 контейнер для твердых отходов

- Габаритные размеры: 1415 x 640 x 2290 (В) mm - Вес: 1600 Kg .

1.2 Safeflow 2/10-5 с:

- Скользящее просвинцованное окно Pb = 5 mm Eq . размером 350 х 500 мм

- 2 контейнера для твердых отходов

- Габаритные размеры: 2020 x 640 x 2290 (В) mm - Вес: 2000 Kg .

1.3 Safeflow 1/10-10 with:

- Скользящее просвинцованное окно Pb = 10 mm Eq . размером 350 х 500 мм

- 1 контейнер для твердых отходов

- Габаритные размеры: 1415 x 640 x 2290 (В) mm - Вес: 1600 Kg

1.4 Safeflow 2/10-10 with:

- Скользящее просвинцованное окно Pb = 10 mm Eq . размером 350 х 500 мм

- 2 контейнера для твердых отходов

- Габаритные размеры: 2020 x 640 x 2290 (В) mm - Вес: 2000 Kg .

См. также Калибратор активности изотопов CURIEMENTOR
