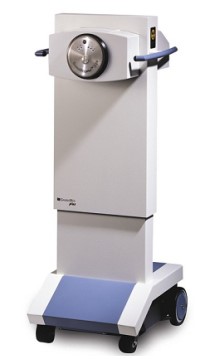

GammaMedplus - современное воплощение идеи
автоматизированного внедрения источников излучения

На протяжении более 50 лет с названием GammaMed ассоциируются самые совершенные и инновационные технологий брахитерапии в режиме высокой мощности дозы. Воплощая идею автоматизированного внедрения источников излучения, аппараты GammaMed широко используются в онкологических центрах всех стран мира как наиболее совершенная система планирования и проведения контактной лучевой терапии. Аппарат GammaMed plus принадлежит к четвертому поколению систем контактной лучевой терапии из обширного и хорошо известного ряда изделий серии GammaMed. Более 300 систем GammaMed, проводящих облучения с высокой мощностью дозы, используются в клиниках по всему миру. Сейчас аппарат GammaMed plus - замечательный результат 50–летней истории развития выcоких технологий в радиотерапии, является частью компании Varian BrachyTerapy, которая продолжает процесс инноваций.

Совершенствование системы GammaMedplus проходило на основе принципов интеграции и открытости, теперь - это гибкая и многофункциональная система, которая включает в себя: аппараты для автоматизированного внедрения источников в контактной лучевой терапии GammaMedplus и GammaMedplus 3/24 , программное обеспечение по планированию сеансов облучения BrachyVision^TM и ABACUS^TM, программное обеспечение для управления GammaWin^TM, апликаторы, аксессуары и приборы для гарантии качества в брахитерапии, а также GammaMedtrolley^TM для простоты перемещения всей системы.

Основным элементом системы GammaMed от Varian является GammaMedplus - единственный в мире аппарат для автоматизированной подачи источников в контактной лучевой терапии, позволяющий проводить лечение в режимах высокой мощности дозы (HDR), импульсного фракционирования (РDR), и облучение перефирийной сосудистой системы.

Высокотехнологичное производство и оснащенность аппарата такими существенными функциональными возможностями, как встроенный детектор индикации излучения (GammaMed практически первым внедрил такую опцию), система аварийного извлечения источника, источник аварийного электропитания, делает GammaMedplus безопасным, высокоточным, универсальным и мобильным – другими словами, комплексным средством облучения в брахитерапии.

БЕЗОПАСНОСТЬ

Система GammaMedplus соответсвует стандарту IEC 601-2-17 и другим международным стандартам производства продукции и ее безопасности. Помимо этого, система имеет встроенный детектор излучения Гейгера-Мюллера и имеет такую опцию, как перемещение источника облучения от его самого отдаленного положения к его ближайшему, а также обеспечивает проверку положения конца апликатора для наибольшей гарантии безопасности и надлежащего качества работы.

• Фиксированная длина участка облучения. Во избежание ошибок при внесении неправильного значения участка облучения, GammaMedplus предлагает фиксированное расстояние облучения. Суммарная длина апликатора и проводника источника равна 1300 мм Вы всегда будете знать, где находится источник, и не будете беспокоиться о том, что он расположен неправильно.

• Тестирование края апликатора. Только в GammaMedplus имеется возможность проверить край апликатора, для чего имитатор источника, посылается до конца канала, а затем, с усилием, еще на 5 мм , чтобы убедиться, что край аппликатора заглушен. Одновременно, этим же тестом проверяется беспрепятственное перемещения источника по всей длине канала и правильность длины участка облучения.

  Для последних 5 каналов, а также двух из 5 каналов GammaMedplus 3/24, выполнение такой проверки не предусмотрено. Эти каналы используются для интралюминальных случаев, где надавливание имитатора или источника на край гибкого катетера нежелательно.

• Дистально-проксимальное перемещение источника. Благодаря посылке источника к самой удаленной точке, а затем втягиванию его в направлении к хранилищу, устройство поддерживает прямоту тросика источника, точность позиционирования, и сново проверяет беспрепятственность перемещения источника

• Внести данные об источнике просто. Послезамены и калибровки источника, значение интенсивности излучения источника вносится один раз в программе управления GammaWin. Фактор радиоактивного распда сохраняется в энергонезвисимой памяти аппарата EPROM
• Время облучения всегда основывается на номинале активности источника в 10 Ci. Планы облучения принимаются с фиксированной активностью в 10 Ci, таким образом, план разрабатывается на основании изветных периодов остановки источника. Аппарат отслеживает радиоактивный распад источника и корректирует время облучения в соответствии с распадом.

• Дополнительные возможности

  •  Разрешение дилительности остановки источника 0.1 секунды

  •  Диапазон изменения длительности остановки истчоника 0.0 - 999.9 секунд

  •  Величина шага остановки источника от 1 до 10 мм , с приращением 1 мм

Точность и гибкость

Источник

•  Капсула диаметром 0.9 мм и длиной 4.52 мм

Тросик

•  ульра гибкий, оканчивающийся плетеной секцией тросик длиной 200 мм . Сверхгибкая секция на конце тросика обеспечивает его чрезвычайную гибкость при перемещении в самых крутых изгибах котетера.

•  Проверен для более 5000 посылов. Износоустойчивость тросика превышает срок обычный службы источника.

•  Минимальный радиус изгиба тросикаа составляет 13 мм . Такая гибкость позволяет проводить процедуру облучения даже в желчном протоке в соответсвии с стандартом ERCP.

Регулировка аппарата по высоте

Головку индексера можно регулировать по высоте, обеспечивая этим оптимальную траекторию движения источника от аппарата к пациенту. Это позволяет выбрать наилучший путь к области лечения, и обеспечивает кофорт пациента в положении сидя или лежа на животе .

Возможность использования 24 физических и 180 виртуальных каналов.

Несмотря на то, что в головке индексера GammaMed plus физически есть 24 канала, программа по управлению аппаратом GammaWin может обеспечить использование в планах до 180 каналов для сложных интерстициальних применений. Каналы от 20 до 24 предназначены для бронхиальных сеансов и не предусматривают проведения тестирования края апликатора, так как давление на край гибких катетеров является нежелательным.

Управеление облучением

Программа управления GammaWin^TM передает данные плана облучения в аппарат GammaMed plus . Время облучения автоматически настраивается с учетом радиоактивного распада. Все параметры сеанса брахитерапии, такие как, время облучения, корректировочные факторы, положения источника отображаются как в графическом, так и в цифровом виде.

• Программа может работать на обычном персональном компьютере.
• Дополнительные возможности ввода данных: компьтерная сеть, прямое соединение компьютеров, через дискету или посредством ввода с клавиатуры.

GammaMedplus 3/24 это полноценная система брахитерапии минимальной конфигурацией

Почти 80% всех процедур HDR брахитерапии проводятся с использованием всего лишь трех каналов. Модифицированная версия 24-х канальной системы GammaMed plus , модель 3/24 оснащена всеми элементами системы GammaMedplus , что обеспечивает безопасность, точность, гибкость и мобильность, но имеет пять каналов вместо двадцати четырех. Каналы
1-3 обычно используются для внутриполостного облучения и предусматривают проведение специфического тестирования края апликатора. Каналы 23 и 24 используются для интралюминального и других видов облучения, где проведение такого тестирования нежелательно. Число каналов, которые используются при проведении одного сеанса облучения, может быть не более трех.

Для каждой задачи имеются специальные аппликаторы и аксессуары

Для проведения точного сеанса лучевой терапии требуется применение точных аппликаторы, аксессуаров и оборудования для контроля качества. Широкийц выбор аппликаторов GammaMedplus для всех видов терапии, также как аксессуаров и вспомогательного оборудования, гарантирует оптимальное и точное проведение сеанса лучевой терапии.

Эти элементы могут быть заказаны по каталогу Varian HDR and PDR BrachyTherapy Applicators & Accessories Catalogue (RAD #4064CD) или через ближайшее представительство Varian.

GammaMedtrolley^TM Компактная и маневренная система брахитерапии

GammaMedtrolley это элетромеханизированная тележка, которая присоединяется к аппарату для обеспечения его максимальной компактности и мобильности. Колеса имеют механический привод и гарантируют легкость в передвижении от одного объекта к другому. Система может быть дополнена такой тележкой в любое время, что, безусловно, предоставляет пользователю удобство при ее приобретении.

GammaMedtrolley совместим с GammaMedplus, и GammaMed plus 3/24. GammaMedtrolley, имеет собственную панель управления, компьютерную консоль и принтер, распологается вне процедурного кабинета и соединяется с системой GammaMedplus по кабелю.

Для оформления заказа , а так же для получения дополнительной информации обращайтесь ближайшему региональному диллеру.
